探秘硬盘电路板：从基础设计到高效应用的全面技术解析

从基础设计到高效应用的全面技术解析

硬盘电路板（PCB）这东西，平时拆开硬盘才能看到，黑黢黢一块板子，上面密密麻麻的元件，乍一看挺唬人，但仔细研究就会发现——它其实是个被严重低估的"幕后功臣"，很多人只关心硬盘容量、转速，却很少人琢磨这块板子是怎么让数据乖乖听话的，今天我就掰开揉碎了聊聊，顺便夹带点个人踩坑经验。

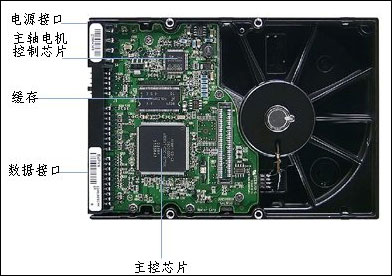

基础设计：别小看这块"废铁"

硬盘电路板的核心任务就俩：供电和数据中转，听起来简单？但随便一个环节出问题，轻则掉盘，重则数据火葬场。

• 供电部分：别看就几个电容、电感，但电压不稳直接要命，我拆过一块老希捷硬盘，12V输入滤波电容鼓包，结果电机启动时电流波动太大，磁头反复复位，最后彻底罢工，换电容？理论上行，但手抖焊坏焊盘的教训告诉我——别瞎折腾。
• 主控芯片：相当于硬盘的"大脑"，负责和电脑主板沟通，有些厂商为了省钱，用低端主控配高速盘片，结果接口带宽成瓶颈，比如某品牌（不点名）的SATA SSD，标称500MB/s，实际跑满300MB/s就卡死，拆开一看主控型号比竞品低一代，纯属恶心人。

数据通道：走线玄学与信号完整性

硬盘电路板的走线设计是个玄学，理论上差分信号线要等长、对称，但实际布线时总得妥协，我见过一块西数黑盘的电路板，SATA数据线绕了个大弯，明显是为了避开供电模块的干扰，结果呢？理论传输速率没影响，但高温环境下误码率飙升——这种细节，厂商根本不会告诉你。

个人踩坑案例：有次试图给一块老硬盘飞线改USB接口，结果因为没考虑阻抗匹配，数据传一半就丢包，后来查资料才知道，SATA信号频率高到GHz级别，随便一根线就能当天线使，业余改造纯属找虐。

固件与电路板的"共生关系"

很多人以为固件是软件层面的事，但其实它和电路板硬件深度绑定。

• 一块硬盘的电机驱动芯片坏了，你换个同型号的，但固件里可能写了校准参数，换完不认盘；
• 某些硬盘电路板上的ROM芯片存了适配信息，直接换板会导致磁头定位偏移（别问我怎么知道的，血泪史）。

骚操作预警：有些数据恢复公司会"移植"ROM芯片，甚至用热风枪把芯片吹下来焊到新板上，这招能救命，但成功率看脸——我见过有人手一抖，芯片焊盘连根拔起，当场宣告盘片死刑。

高效应用：从维修到魔改

对普通用户来说，硬盘电路板能玩的花样不多，但极客们早就玩出花了：

• 降压超频：有人尝试给企业级硬盘的电路板改供电，降低电机电压以减少发热，结果转速不稳直接废盘；
• 魔改SAS转SATA：理论上可行，但需要改电路板上的终端电阻，还得刷固件，成功率不到三成。

个人建议：除非你闲得蛋疼，或者有备用盘试错，否则别碰硬件魔改，我柜子里现在还躺着三块电路板烧穿的"烈士盘"，都是年轻时不知天高地厚的代价。

未来趋势：集成化与"胶水方案"

现在的新硬盘，电路板越来越小，芯片却越塞越多，比如希捷的某些新款盘，主控、缓存、电机驱动全集成到一颗芯片里，维修难度直接地狱级，好处是成本低了，坏处是——坏了基本没救。

还有个恶心趋势：厂商故意搞差异化设计，同一型号硬盘，不同批次的电路板可能不兼容，换板修复？门都没有，这招防二手市场倒是有效，但苦了真正需要维修的用户。

硬盘电路板这东西，设计上每处细节都有取舍，维修时每步操作都像拆炸弹，它不像CPU、显卡那样光鲜，但缺了它，再牛逼的盘片也只是一块金属疙瘩，下次硬盘挂掉，别急着扔，先看看电路板——说不定只是一个电容的问题，而你，离拯救数据只差一把电烙铁的距离（也可能差一场火灾）。

（完）
