解析电动车充电器高效稳定充电方案：电路图设计与工作原理详析

（引用来源：电力电子技术教材，开关电源设计手册,电动车充电器技术规范）

电动车充电器的核心目标是将来自家庭插座或充电桩的交流电，安全、高效地转换为电动车电池组所需的直流电，一个高效稳定的充电方案，其电路设计通常遵循一个清晰的主干流程,我们可以将其想象成一条精密的加工流水线。

电流进入充电器，遇到的第一个关键模块是电磁干扰滤波器，家庭电网的交流电并不纯净，夹杂着各种高频杂波，同时充电器自身工作时也会产生电磁噪声回馈到电网，干扰其他电器，这个滤波器就像一个“净化筛”，由电感和电容组成（引用来源：开关电源设计手册，EMC设计部分），它的作用是双向过滤：既阻止电网的杂波进入充电器内部，也防止充电器产生的噪声污染电网,这是保证充电器稳定工作和符合电磁兼容法规的第一步。

净化后的交流电接下来进入整流环节，这部分由一个整流桥堆完成，它的作用非常直观，就像一道“单向阀门”，将正负交替变化的交流电，强行“掰直”成一个方向，但此时得到的还是一种脉动的、像连绵起伏小山包一样的直流电，被称为脉动直流电（引用来源：电力电子技术教材，整流电路章节）。

接下来是提升效率的关键步骤——功率因数校正电路，在简单的充电器中，整流后直接是一个大电容进行滤波，但这会导致电流波形严重畸变，产生很大的无功功率，使得充电器对电网的利用效率低下，通俗说就是“费电”还可能影响电网质量，PFC电路（引用来源：电动车充电器技术规范，能效要求部分）就像一个“智能调度员”，通过主动控制电流的输入波形，使其紧紧跟随电压波形的变化，将功率因数从0.5-0.6提升到0.9以上，这意味着充电器从电网汲取电能的效率大大提升，减少了能量浪费，也减轻了电网负担,这是现代高效充电器不可或缺的一部分。

经过PFC校正后的直流电电压已经比较平稳，但通常仍然高于电池组所需的电压，核心的“变压和稳压”环节——开关电源主电路开始工作，这个部分通常采用高频开关技术，其核心是一个开关管（如MOSFET）和一个高频变压器，开关管在控制芯片的驱动下，以每秒数万次甚至更高的频率高速导通和关断（引用来源：开关电源设计手册，DC-DC变换器拓扑），它将直流电“切割”成一段段高频方波，然后通过高频变压器进行降压，由于频率极高，变压器可以做得非常小巧，这正是充电器能够实现小型化的原因，变压器降压后的高频交流电，再经过次级整流二极管和滤波电容，最终转换成了电池需要的平滑、稳定的低压直流电。

开关管的开关动作需要精确的指挥，这就是控制与反馈电路的作用，这个系统如同整个充电器的“大脑和神经系统”，它通过采样电阻实时监测输出给电池的电压和电流，并将这些信息反馈给PWM控制芯片，控制芯片将反馈值与内部设定的精确值（例如54.6V对于48V电池组）进行比较（引用来源：电力电子技术教材，反馈控制理论），如果输出电压因负载变化而偏高或偏低，芯片会立即调整输出给开关管的PWM信号的占空比（即一个周期内导通时间与周期的比值），从而调整能量传递的多少，实现精准的稳压输出，当需要恒流充电时,芯片就通过调整占空比来保证输出电流恒定。

为确保绝对安全，充电器还集成了多重保护电路（引用来源：电动车充电器技术规范，安全要求部分）,这包括：

• 过流保护：当输出短路或电流异常增大时，迅速切断输出,防止烧毁器件。
• 过压保护：万一反馈系统失灵导致输出电压过高，保护电路会动作,避免损坏昂贵的电池。
• 过热保护：在充电器内部温度超过安全阈值时（通常通过热敏电阻检测），自动停止工作，待冷却后再恢复,防止火灾风险。

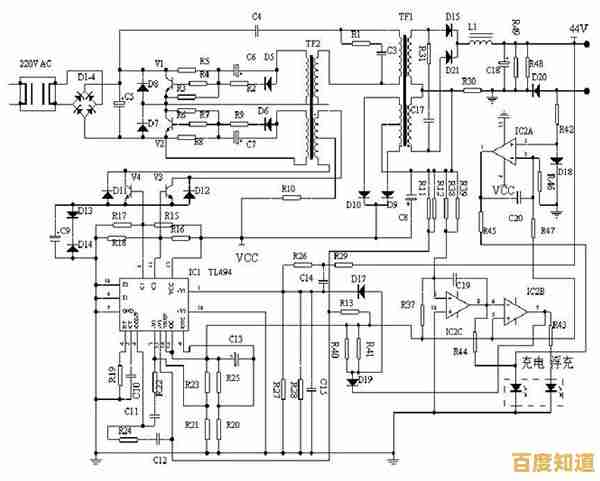

一个高效稳定的电动车充电器，是通过EMI滤波、整流、PFC校正、高频开关变换、精密反馈控制以及多重保护电路这一系列环节的协同工作，共同完成了将粗犷的市电转化为电池所能接受的“精细粮草”的任务，其电路图设计正是围绕这些功能模块展开，每一个部分都为实现高效、稳定、安全这三个核心目标而服务。
