纳米级光刻机：突破芯片制造精度的关键技术革新

纳米级光刻机：突破芯片制造精度的关键技术革新

🔔 最新动态：【2025年9月10日，综合路透社与日经亚洲报道】 全球半导体行业的目光再次聚焦于荷兰小镇费尔德霍芬，光刻机巨头阿斯麦（ASML）今日正式宣布，其首台商用High-NA（高数值孔径）EUV光刻机“Twinscan EXE:5000”已成功交付给其主要客户英特尔，标志着芯片制造正式迈入埃米（Ångström）时代（1纳米=10埃米），这台价值超过3.8亿美元的“科技巅峰之作”，将助力英特尔实现其18A（1.8纳米）及更先进制程工艺的量产，为新一轮的算力竞赛奠定基石。

Q1: 什么是光刻机？为什么它是芯片制造的“皇冠”？

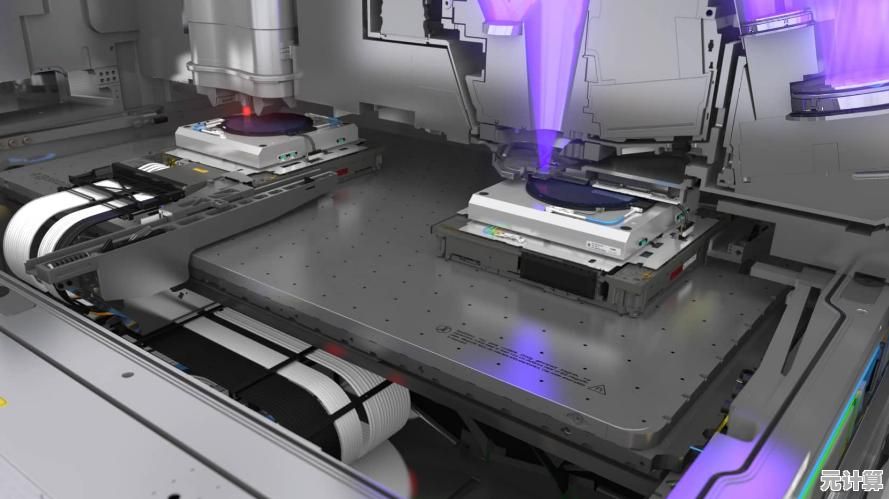

A: 您可以把它想象成一台极其精密的“超高端投影仪” 🎬，它的任务，是把设计好的、错综复杂的电路图，“雕刻”到小小的硅片上。

• 工作原理：光刻机先用一种特殊的激光，照射到画有电路图的“底片”（掩模版）上，然后将穿透底片的激光，通过一系列复杂到令人窒息的镜片系统，精准地缩小并投射到涂有光刻胶的硅片上，光刻胶被激光照射后会发生化学变化，经过后续的显影和蚀刻工序，一个纳米级的晶体管电路就诞生了。
• “皇冠”地位：芯片上的晶体管数以百亿计，其线条宽度比病毒还要小数百倍。电路的精细程度直接决定了芯片的性能和能效，而决定这条“线”能画多细的，正是光刻机的精度，光刻机，尤其是最顶尖的EUV光刻机，成为了人类工业文明智慧的最高结晶，是通往数字世界的钥匙 🗝️。

Q2: 这次的关键技术革新——“高数值孔径（High-NA）EUV”到底是什么？它突破了什么？

A: 这是本次革新的核心！High-NA EUV是对现有EUV光刻机的一次“超级进化”，其突破主要体现在两个关键参数上：

1. 数值孔径（NA）大幅提升：从0.33跃升至55。

   • 这是什么意思？ 🤔 您可以把它理解为相机或显微镜的“光圈”，NA值越大，集光能力和分辨率就越高，更高的NA意味着光刻机能够绘制出更细小、更清晰的电路图案，这项革新使得光刻机的分辨率从之前的13纳米左右提升至惊人的8纳米！

2. 全新的光学系统设计：为了实现0.55的NA，整个光学系统进行了颠覆性重构。

   • 变形镜头：新的镜头系统不再是均匀缩放，而是采用了 “变形”设计（Anamorphic），就像宽银幕电影镜头，它在一个方向上放大4倍，在另一个方向上放大8倍，这样既保证了高分辨率，又维持了足够的生产效率。
   • 更复杂的光路与反射镜：镜面的平整度要求达到了“皮米级”（相当于将整个德国面积的陆地起伏控制在1毫米以内），制造和校准难度呈指数级上升。

💡 突破的意义：High-NA EUV技术使芯片制造商能够在不依赖复杂、昂贵且效果有瓶颈的多重 patterning（多重图形）技术的情况下，直接一次性曝光出更精细的电路，这极大地简化了制造流程，提高了良品率和生产效率，是通向2纳米以下制程的唯一现实路径。

Q3: 这项革新将带来哪些具体影响？

A: 其影响将是深远且全方位的，堪称一次产业链的“地震”🌍。

• 对芯片本身：



  • 性能飞跃：更小的晶体管意味着可以在同样大小的芯片里塞进更多计算单元，实现性能的巨幅提升。
  • 能效革命：新工艺将显著降低芯片功耗，这对于推动人工智能（AI）、电动汽车🚗、移动设备📱和物联网（IoT）的发展至关重要，解决了“能耗墙”的瓶颈。

• 对行业格局：



  • 技术壁垒再次拉高：目前仅有阿斯麦能生产EUV光刻机，High-NA技术将其领先优势进一步扩大，三星、台积电和英特尔等巨头的技术竞赛，很大程度上变成了 “谁先掌握并规模化应用High-NA EUV” 的竞赛。
  • 成本急剧攀升：一台机器3.8亿美元，配套的设备、研发和厂房改造更是天价，这可能导致半导体制造业进一步向少数几家巨头集中。

• 对普通消费者：

  • 未来我们将会用上算力更强、续航更久、发热更低的电子设备，更强大的AI助手、更逼真的虚拟现实体验、更智能的自动驾驶汽车，都将得益于这颗被更精密光刻机“雕刻”出的“数字心脏”❤️。

Q4: 面临的主要挑战是什么？

A: 攀登科技树顶峰的每一步都充满荆棘 🌋。

• 天文数字的成本：不仅是机器本身贵，其耗电量、维护成本以及配套的光刻胶、掩模版等材料成本也同步飙升。
• 生产率和良率：全新的技术需要漫长的调试和磨合期，如何稳定地实现高速、高良率生产，是客户面临的巨大挑战。
• 供应链极限：制造High-NA EUV需要来自全球数千家供应商的顶尖技术和材料，任何一环的缺失都可能造成瓶颈，德国蔡司（Zeiss）为其提供的反射镜系统，其制造本身就是一项黑科技。

展望未来：下一代光刻技术路在何方？

在High-NA EUV之后，业界已经在探索更遥远的技术，

• Hyper-NA EUV（数值孔径大于0.7）：继续沿着提升NA的道路前进，但技术难度将难以想象。
• High-NA EUV的双重曝光：通过两次曝光工艺，进一步突破单次曝光的分辨率极限。
• 全新范式的光刻技术：如纳米压印光刻（NIL） 🧪和定向自组装（DSA） 等，它们可能在未来特定领域成为低成本替代方案，但目前仍在研发阶段。
